系統概述：

煙草切絲機刀口數據的測量是當前普遍未解決的難題。目前絕大部分煙草企業采用的測量方式分為兩種，一種是采用參照物的方式，另一種是采用人工的方式靠經驗解決，這兩種方式都極不可靠，無法保證產品的質量，影響了煙草企業的質量和產量，給企業造成很大損失。基于上述背景，我公司提出設計研發一種“煙草切絲機刀口非接觸式、無線位移精確測量系統”的方案。

系統結構：

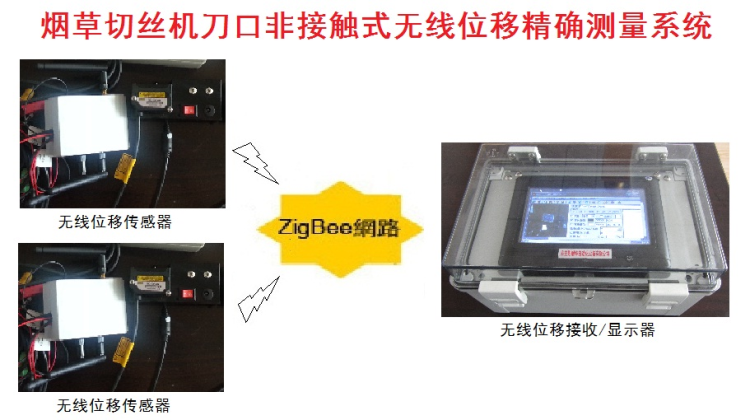

系統功能：

1.本系統由激光位移傳感器、無線Zigbee傳感器、無線視頻發射/接收模塊、帶液晶顯示的接收機等部分組成。

2.采用激光位移測距傳感器，測量范圍為±5mm，有效精度為0.01mm。由于此類位移傳感器只能在很小的區域內測量顯示，尤其是安裝到密閉設備內部時操作人員無法看到并進行相應的操作，解決這個問題就要結合無線傳感器技術。

3.無線傳感器采用超低功耗單片機加Zigbee技術，單片機通過串口協議取得激光位移傳感器的數據，數據經過運算處理后再進行Zigbee協議編碼后發送到接收主機進行解碼。

4.接收機采用低功耗高性能單片機ATMEGA128、嵌入式uCOSII操作系統、液晶顯示觸摸屏、時間芯片、Zigbee模塊、RS485通訊模塊等。同時接收并顯示兩路由無線傳感器發來的激光位移數據；接收器按照提前設定好的內部參數運行，參數包括485通訊地址、時間調整、接收傳感器的編號等參數。

5.接收器、無線傳感器、激光位移傳感器三者之間數據逐級傳輸，接收器作為主機實時發送無線數據給無線傳感器，無線傳感器接收到指令后立刻通過有線轉發給激光位移傳感器，激光位移傳感器作為最底端的設備接收到來自無線傳感器的有效指令后立刻返回有效數據給無線傳感器，無線傳感器再把數據通過無線的方式發給接收主機，自此接收主機完成了一個數據采集的過程。

6.接收器通過無線Zigbee傳感器獲取到激光傳感器的位移數據，獲取數據的目的是為了設備的精細調節作依據，由于設備要調節的部分在密閉空間內，要想獲得滿意的效果還需增加無線攝像頭，將測量點的視頻信號也通過無線的方式傳輸?shù)浇邮諜C。

7.本系統的功能就是把實際應用中的測量傳感器通過單片機技術和Zigbee無線技術改進成為具有雙向無線數據傳輸功能的智能物聯網傳感器，既提高了設備的自動化水平，又大大簡化了勞動力。
